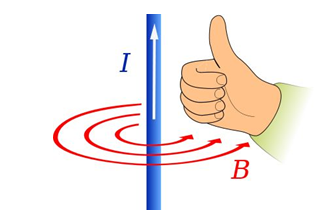

根據安培右手定則，導體通過電流，周圍會產生磁場，若將此導體置于另一固定磁場中，則將產生吸力或斥力，造成物體移動。在直流風扇的轉子（扇葉）內部，附著一個事先充有磁性之橡膠永久磁鐵環（橡膠磁環內依矽鋼片的極數充入永久固定相對應的磁極對數，即N、S、N、S ～）。

轉子（扇葉）以軸心中心定位并環繞著矽鋼片，矽鋼片上纏繞著兩組線圈，采用霍爾感應組件作為同步偵測裝置，控制一組電路，該電路使纏繞矽鋼片上的兩組線圈輪流切換工作，使矽鋼片外表面產生不同磁極（即N、S、N、S～），此磁極與橡膠磁鐵相互間產生吸斥力。當吸斥力大于風扇的靜摩擦力時，轉子（扇葉）自然轉動。由于霍爾感應組件提供同步信號，扇葉因此得以持續運轉，至于其運轉方向，可依佛萊明右手定則決定。

風扇的能源轉換：

電能→電磁能→機械能（動能）→熱能

傳統的直流馬達必須有電刷和換向器(整流子)以提供不同方向電流的切換，產生推力使馬達持續運轉。

直流無刷風扇是使用電壓為直流電壓，則是以固定的電子切換開關(例如霍爾感應組件IC)代替電刷，執行電流切換推動轉子持續運轉，所管它叫“直流無刷風扇”。

直流無刷風扇的優點

1、沒有碳刷的磨耗，可以長時間持續運轉，不需保養維修。

2、容易高速運轉，效率高，低噪音。

3、切換電流時不會產生火花。

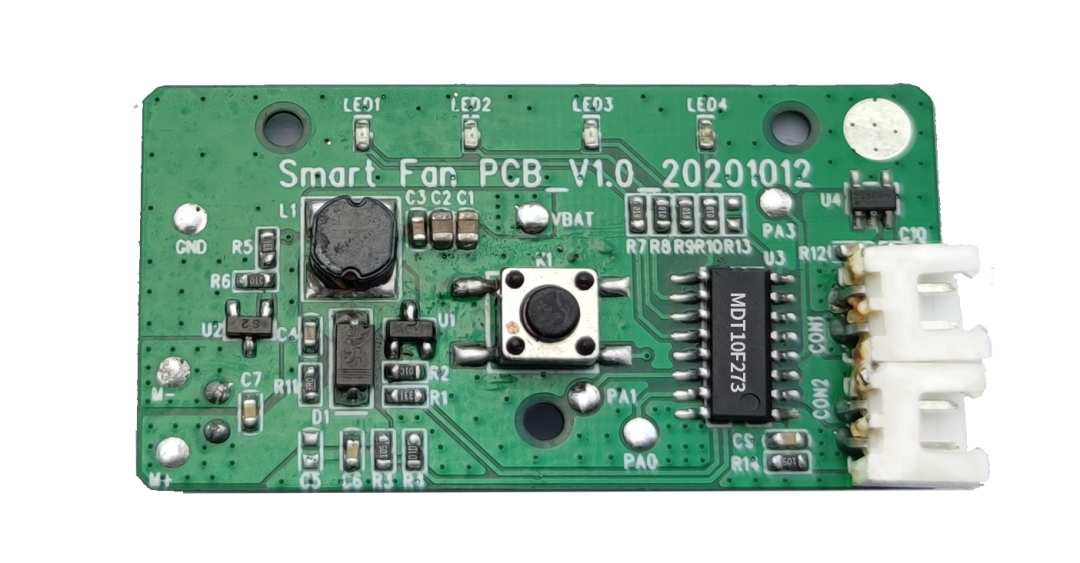

匯春科技單極無刷桌面風扇方案使用boost 升壓電路，MDT10F273 MCU （adc+ pwm） 的pwm口 去調整電路電壓輸出， 由adc 采樣輸出電壓，作為反饋控制來穩定輸出電壓。

電機使用單相Bldc，加霍爾傳感器（內部H橋）來檢測轉子位置，所以只需要調整pwm 占空比即可控制bldc 轉速，實現不同檔位控制。

此外，增加電池過放保護，可擴展成快充功能 ，同時整機待機功耗小于5uA。以較少的bom清單即可靈活控制bldc，所以整機方案較市場通用方案具有非常高的性價比。
